Re: Проект за пещ за термообработка

#76 Мнение от RAZORBLADE » 02 Мар 2009, 16:52

Ето го чудовището. Вече имам действаща пещица. Сега съм я разкачил и завил и продължавам ремонта на работилницата.



Акълът в главата идва бавно и болезнено. Много е вероятно въобще да не се появи. Тогава ти остава само болката..........

http://nikovknives.com/

Аватар
woody
Мнения: 7204
Регистриран на: 06 Дек 2008, 22:15
Местоположение: София

Re: Проект за пещ за термообработка

#77 Мнение от woody » 02 Мар 2009, 20:55

Браво, Ясене. Заинати се и я направи. Кеф е да си изтупаш ръцете накрая, нали?
Пътечка към сайта ми:............... http://www.mk-jewel.com/index-bg.html[/url]

Аватар
RAZORBLADE
Мнения: 5198
Регистриран на: 06 Юни 2007, 20:01
Местоположение: BG
CONTACT:

Re: Проект за пещ за термообработка

#78 Мнение от RAZORBLADE » 02 Мар 2009, 21:15

*THUMBS UP* 8-) *dance jaga*
Акълът в главата идва бавно и болезнено. Много е вероятно въобще да не се появи. Тогава ти остава само болката..........

http://nikovknives.com/

tedibear
Мнения: 275
Регистриран на: 24 Авг 2008, 10:22

Re: Проект за пещ за термообработка

#79 Мнение от tedibear » 03 Мар 2009, 19:50

Браво човече! *clap*

Аватар
RAZORBLADE
Мнения: 5198
Регистриран на: 06 Юни 2007, 20:01
Местоположение: BG
CONTACT:

Re: Проект за пещ за термообработка

#80 Мнение от RAZORBLADE » 11 Мар 2009, 09:15

http://www.finistra.com/pdf_thermo_insu ... _fe_fz.pdf Документ за термоизолационните плоскости.
http://www.finistra.com/
Акълът в главата идва бавно и болезнено. Много е вероятно въобще да не се появи. Тогава ти остава само болката..........

http://nikovknives.com/


gogotattoo
Мнения: 2325
Регистриран на: 09 Сеп 2008, 17:36
Местоположение: София

Re: Проект за пещ за термообработка

#82 Мнение от gogotattoo » 04 Май 2009, 22:58

http://www.snimka.bg/album.php?album_id ... d=12001841

Прегодената ми от друго нещо пещ за отвръщане, изгоря и се наложи да направя нова, като се ползва съществуващата автоматика с платинена термодвойка до 250 градуса и относително прост регулатор от Интиел - поддържа 200 +/- 1 градуса.

Просто решение от интонгови блокчета от 7 см дебелина: външни габарити 25/30/60 см, камера 10/15/40 см, ако се наложи по-дълго острие!?, ще се пробие дупка в итнога дето е врата отпред.

Корпусът е поцинкована 0.5 мм ламарина, листът струваше 13 лв. Огъването отне малко време, защото нямам абкант в моите инструменти!? Колелцата и всички сглобки са с поп нитове. Итонгът го мазнах с огнеупорен теразид, канталът беше 20 м от 1.2 мм и струваше 8 лв за 20 м, от тях отпадна метър два и крайно даде 1670 вата, като един реотан. Навит е на дорник 10 мм за да може да направи само 4 хода, иначе няма място при тия размери. Стигаше ми и половината мощност, но това се получи. На гърба се виждат реотаните, но там ще има капак за да е напълно изолирана тая зона от допир.

Изненадата беше при включване даде утечка на корпуса, при положение, че нямат абсолютно никакъв допир, оказа се влагата в блокчетата и сега е на режим сушене до сутринта.
Хубавото на проекта е, че е прост и с леснозаменяеми материали, пещта просто е пъхната в кутията и няма друга носеща конструкция, блокчетата не могат да се разместят, освен ако не я изпусна на земята при разнасяне, тежи около десетина кг.
Дано съм полезен на мераклиите. *DANCE*
Primum vivere, deinde philosophari.Изображение

p_atanasov
Мнения: 1
Регистриран на: 10 Юли 2009, 17:57

Re: Проект за пещ за термообработка

#83 Мнение от p_atanasov » 10 Юли 2009, 18:11

Случайно попаднах тук и прочетой някое и друго мнение.
имам няколко забележки - прекалено бързото загряване на пещите до работна температура не е добро - най- вероятно има твърде голямо самооблъчване на нагревателите, което скъсява техния живот.
Второ, в един от постовете прочетох че изолацията с вата била по-добра от тухлена зидария. За мен е необподимо самата зидария да акомулира достатъчно количество топлина за да може като се зареди пеща, да не се получават големи отклонения от работната температура.
Занимавал съм се със ппроектиране на термични пещи и притежавам 2 - една 40 киловата до 900 градуса и една 9 киловата до 1100 градуса.
Ако някой има въпроси по проектирането мога да преснимам и предоставя методиката
[email protected]

Аватар
RAZORBLADE
Мнения: 5198
Регистриран на: 06 Юни 2007, 20:01
Местоположение: BG
CONTACT:

Re: Проект за пещ за термообработка

#84 Мнение от RAZORBLADE » 10 Юли 2009, 18:30

Ще е чудесно, господин Атанасов. Мъчих се доста и пещта стана сполучлива, ама на проба -грешка :-[ . Аматьор съм си. Наистина при отваряне на отвора с тухлата за 20-30 секунди температурата пада с 20 до 30 градуса. Вътре слагам една тухла за поставка на ножовете и на пода има плотна керамика, които акомулират малко, но се усеща мърдането при отваряне. Засега върши работа, но ако ни предоставите теория по въпроса може при следващ евентуален ремонт на пещта да си я доусъвършенствам. :) Всички ще сме ви благодарни. Можете да пратите материалите на пощата ми и аз ще се погрижа да бъдат публикувани на сайта. *THUMBS UP*

Големи пещи имате. За термообработка на стомани ли са?
Акълът в главата идва бавно и болезнено. Много е вероятно въобще да не се появи. Тогава ти остава само болката..........

http://nikovknives.com/

Аватар
fly like an eagle
Мнения: 169
Регистриран на: 30 Мар 2009, 12:40
Местоположение: Пловдив

Re: Проект за пещ за термообработка

#85 Мнение от fly like an eagle » 29 Авг 2009, 15:31

Baian написа:То с итонга всичко може - даже и пещ да си направиш ама Ясен иска по сложно!

Това не е шега нали.
Където е минал лазера си е бая закалено ще трябва да се отвръща.
Видях че Гоготато е направил с итонг.Ако става с итонг да си спретна една фурничка :D
Ако не става със сила ще стане с много сила.

Аватар
SashoA
Мнения: 950
Регистриран на: 08 Апр 2009, 19:04
Местоположение: Ямбол

Re: Проект за пещ за термообработка

#86 Мнение от SashoA » 20 Юни 2010, 18:18

Здравейте,днес докарах до това състояние една моя идея за две управления в една кутия на пещта за закаляване и на пещта за повръщане,пардон отвръщане.А то кво съм направил,като не го споделя със съмишленици.Различното от други управления /според мен/е,че на високотемпературната последователно на нагревателите сложих тиристорен регулатор на моХщност с който допълнително мога да регулирам крайната мощност и оттам и инерционността на самата пещ в некви граници.Още не съм ги свързвал с пещите,но има ли нещо интересно,пък и да осера нещо дори-ще пиша.Фъргайте павета по беззащитния.
Прикачени файлове
huntersiaИзображение

gogotattoo
Мнения: 2325
Регистриран на: 09 Сеп 2008, 17:36
Местоположение: София

Re: Проект за пещ за термообработка

#87 Мнение от gogotattoo » 20 Юни 2010, 18:39

Ииииии, д'еба, като разбира некой кво прави - и моите регулатори са същите, левият е китайски за голямата пещ, Интиела е за отвръщане, ама моят е по-сложен - защо, ами защото не знаех какво купувам и сега мога да изменям хистерезиса на мистерезиса, което никога не правя - даже бих казал, че малката пещ първо надскача исканата стойност, щото я качва бързо, но до двайстина минути заспива на исканата стойност, което ме устройва. А двете ми табла и половина приличат на къщичката на баба Яга, в сравнение с това табло *JOKINGLY* Единствено не видях керамичен нахуйник на термодвойката за голямата пещ, щото металният прегаря бързо на 1050 градуса.

А за тиристорен регулатор на моХщностИзображение

Успех и в закаляването *ROFL*
Primum vivere, deinde philosophari.Изображение

Аватар
SashoA
Мнения: 950
Регистриран на: 08 Апр 2009, 19:04
Местоположение: Ямбол

Re: Проект за пещ за термообработка

#88 Мнение от SashoA » 27 Юни 2010, 22:57

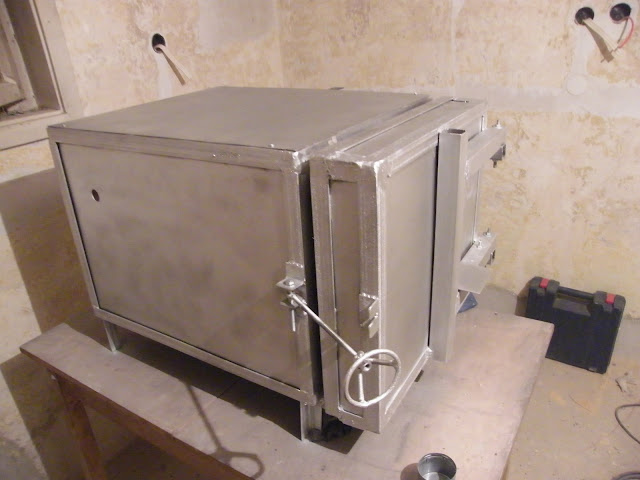

Днес сглобих ей тва пеще за отвръщане.Нагревателите им са по 1кват.Тухлите са итонг,дебел 12.5см. мисля.Свързването е със силиконови проводници и устър клема порцеланова.Получиха се леки фуги от по 1-2мм и казвайте да ги запълвам ли или напротив.Корпусът от ламарина е почти готов,ще питам и за него.Моля камънете ,които фърляте да са до големина на Яворова градушка ,че съм без каска!Поздрави! Гого,ти спомена за керамичен презерватив на термодвойката,мож ли да ми намериш на фи8,дълъг 100мм и на ква цена? http://sashoa.snimka.bg/hobby/naprava-n ... ane.513359 http://sashoa.snimka.bg/hobby/naprava-n ... 9.19402139 http://sashoa.snimka.bg/hobby/naprava-n ... 9.19402141 http://sashoa.snimka.bg/hobby/naprava-n ... 9.19402143 http://sashoa.snimka.bg/hobby/naprava-n ... 9.19402144 http://sashoa.snimka.bg/hobby/naprava-n ... 9.19402137
Последна промяна 4 на SashoA, променена общо 28 пъти
huntersiaИзображение

gogotattoo
Мнения: 2325
Регистриран на: 09 Сеп 2008, 17:36
Местоположение: София

Re: Проект за пещ за термообработка

#89 Мнение от gogotattoo » 27 Юни 2010, 23:07

Кам го пеще-то бе?

Моето го мазах с некакъв теракол, май беше високотемпературен, ако изобщо има такъв, ама крепи итонга да не шава - по-добре уплътни фугите, не е много работа.
За керамичка питай Рейзъра и Силвъра/немат ли си имена ти момчета/ :P
Primum vivere, deinde philosophari.Изображение

Аватар
sa4mo
Мнения: 3095
Регистриран на: 03 Юли 2007, 11:25
Местоположение: Бургас, 0888 206 918, 0897 027 107

Re: Проект за пещ за термообработка

#90 Мнение от sa4mo » 28 Юни 2010, 06:15

gogotattoo написа:..Моето го мазах с некакъв теракол, май беше високотемпературен, ако изобщо има такъв..
..има,има - "термотеракол"пише на опаковката,дават го да издържа на 1200 града, с него правя обмазката,като калявам зоново,та за такЪва/за отвръщане/ пещ требе да става - предполага се,че жегата в нея не е чак до толкова,със здраве!
Когато човек е глупав,то това е задълго...и когато не знае колко много неща са невъзможни - почва...и ги прави...
Всеки се ражда като другите, обаче умира като себе си
http://sa4moknives.wordpress.com/
